商品説明
メーカー:DXアンテナ
JAN:4975584506537
型番:2DLWSB(B)
■商品説明■

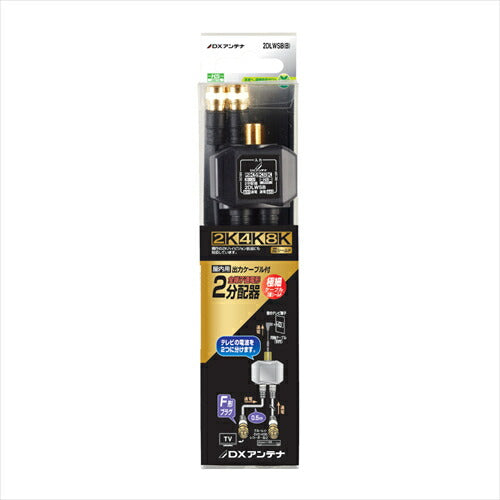

●アンテナからの入力信号を均等に二つに分けることができる、ケーブル付の2分配器
●全ての出力端子から入力端子へ電流(DC15V・0.8A以下)が通過する、全端子通電形
●樹脂ケースの内部はノイズに強いダイカスト構造を採用
●3重シールドの低損失同軸ケーブルを使用
●プラグ部分は接触不良を防ぐ金メッキ仕様
●本体色:ブラック
●出力側ケーブル:0.5m
●JEITA HSマーク認証済
●パック入り商品
■仕様■
・周波数帯域(MHz):10~3224
・分配損失(dB以下)
10~76MHz:4.5
76~222MHz:4.2
222~770MHz:4.7
770~1489MHz:5.5
1489~2150MHz:7.2
2150~2681MHz:8.8
2681~3224MHz:9.0
・端子間結合損失(dB以上)
10~76MHz:15
76~222MHz:20
222~770MHz:20
770~1489MHz:15
1489~2150MHz:15
2150~2681MHz:15
2681~3224MHz:15
・VSWR(以下)
10~76MHz:2.5
76~222MHz:1.8
222~770MHz:1.8
770~1489MHz:2.0
1489~2150MHz:2.5
2150~2681MHz:2.5
2681~3224MHz:2.5
・漏洩電界強度(dBμV/m):1032~3224MHz 40.2以下 ※ 3mの距離において
・インピーダンス(Ω)
入力:75(F形)
出力:75(F形)×2
・寸法(高さ×幅×奥行mm):32×44×19(本体部) ※ 入力端子部除く
・質量(kg):0.07
